Нагрузка на фальшпол: полный гид по расчету, классам прочности и типичным ошибкам
Почему 73% проектов превышают расчетную нагрузку и как не попасть в их число: пошаговый расчет, таблицы нагрузок по ГОСТ и EN 12825, реальные кейсы разрушений
Вы когда-нибудь задумывались, почему в одних серверных фальшпол служит десятилетиями, а в других прогибается уже через год? Секрет не в цене панелей, а в правильном расчете нагрузки. Нагрузка на фальшпол — это не просто цифра из каталога, а комплексная характеристика, которая зависит от типа оборудования, геометрии помещения и даже способа монтажа. В этой статье разберем, как рассчитать допустимую нагрузку самостоятельно, избежать фатальных ошибок и сэкономить до 40% бюджета без потери надежности.
Раздел 1: Два типа нагрузок, о которых молчат производители
1.1 Распределенная нагрузка: когда вес работает на вас
Распределенная нагрузка фальшпол испытывает постоянно — это вес людей, мебели, равномерно расставленного оборудования. Измеряется в кг/м² и считается базовым параметром при выборе класса панелей.
Что создает распределенную нагрузку:
- Собственный вес конструкции (панели + каркас + покрытие): 25–60 кг/м²
- Люди в помещении: 150–400 кг/м² в зависимости от плотности размещения
- Офисная мебель (столы, шкафы): 50–150 кг/м²
- Кабельные трассы в подпольном пространстве: 20–50 кг/м²
- Временные нагрузки при обслуживании: 100–300 кг/м²
Формула расчета общей распределенной нагрузки:
Qобщ = Qконстр + Qполезн + Qвремен × Kдин
где:
- Qконстр — вес самой конструкции фальшпола
- Qполезн — постоянная полезная нагрузка (мебель, оборудование)
- Qвремен — временная нагрузка
- Kдин — коэффициент динамичности (1,2–1,5)

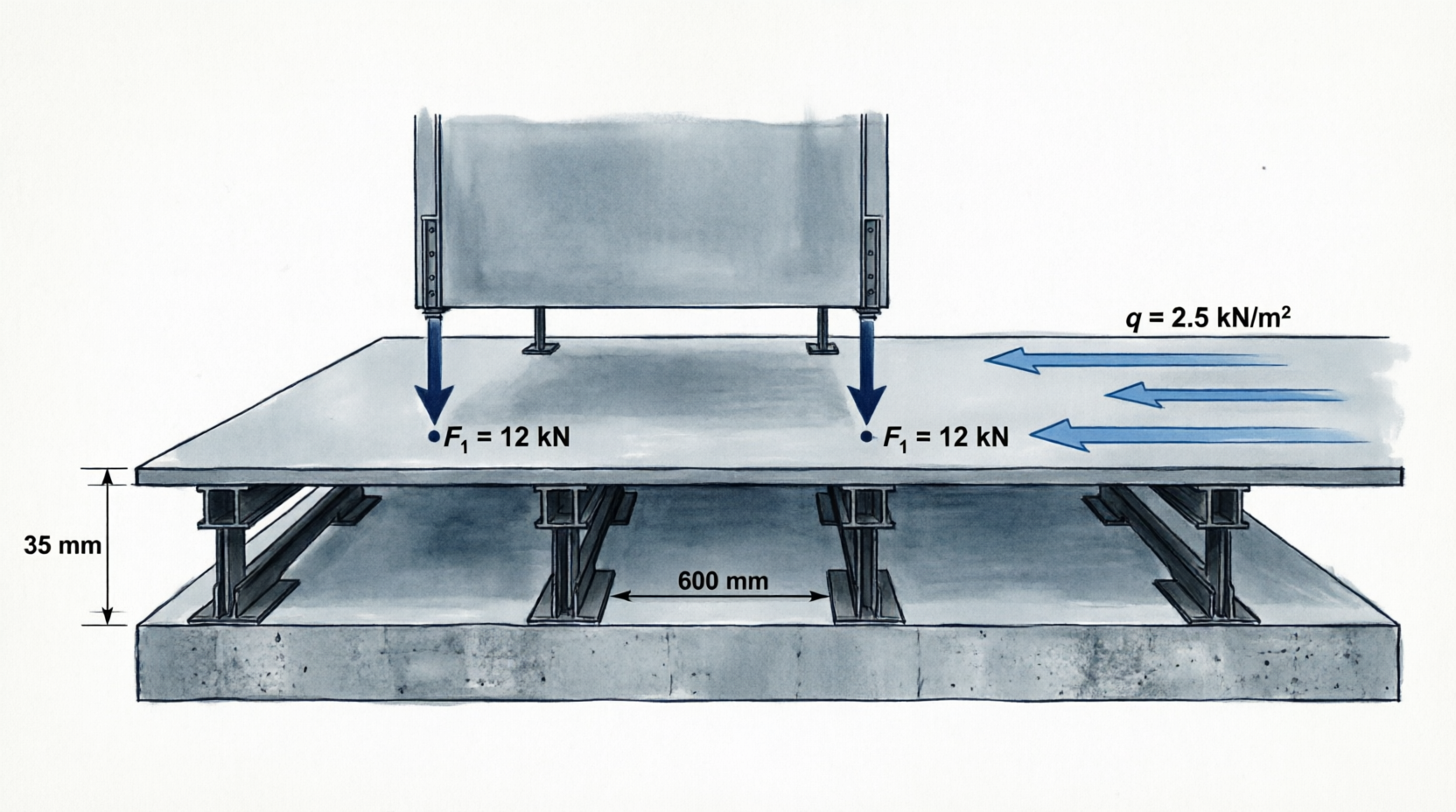

1.2 Точечная нагрузка: скрытый убийца фальшполов
Точечная нагрузка фальшпол разрушает чаще, чем распределенная. Парадокс: панель выдерживает 3000 кг/м² равномерно, но ломается под 800 кг на одной ножке серверной стойки. Почему?
Физика процесса: При точечной нагрузке напряжение концентрируется на площади 2–5 см² (площадь опорной площадки ножки). Давление достигает 160–400 кг/см² — это в 100–200 раз выше, чем при распределенной нагрузке!
Типичные источники точечных нагрузок:
Формула расчета точечной нагрузки:
Pточ = Mобщ / Nопор × Kзап
где:
- Mобщ — общая масса оборудования
- Nопор — количество точек опоры
- Kзап — коэффициент запаса (1,3–1,5 для критичных зон)
Раздел 2: Несущая способность фальшпола — от чего зависит на самом деле
2.1 Пять факторов, определяющих прочность
Несущая способность фальшпола — это не фиксированная величина из паспорта, а переменная, которая зависит от:
- Материал панели:
- ДСП с стальным листом: 1200–2000 кг/м²
- Кальцийсульфат: 1500–2500 кг/м²
- Сталь цельная: 3000–6000 кг/м²
- Алюминий: 2000–4000 кг/м²
- Толщина панели:
- 30 мм — базовый уровень (офисы)
- 36–38 мм — усиленный (серверные)
- 40+ мм — промышленный (ЦОД, производство)
- Шаг стоек (сетка):
- 600×600 мм — стандартная нагрузка фальшпол кг/м2 до 2500
- 1200×600 мм — экономичная, но несущая способность падает на 30–40%
- 300×300 мм — для экстремальных нагрузок (до 6000 кг/м²)
- Наличие стрингеров (ригелей):
- Без стрингеров — только для легких нагрузок
- С винтовыми стрингерами — +25% к прочности
- С гальванизированными C-профилями — +40–50%
- Качество основания:
- Перепад высот более 3 мм на 2 м² снижает прочность фальшпола на 15–20%

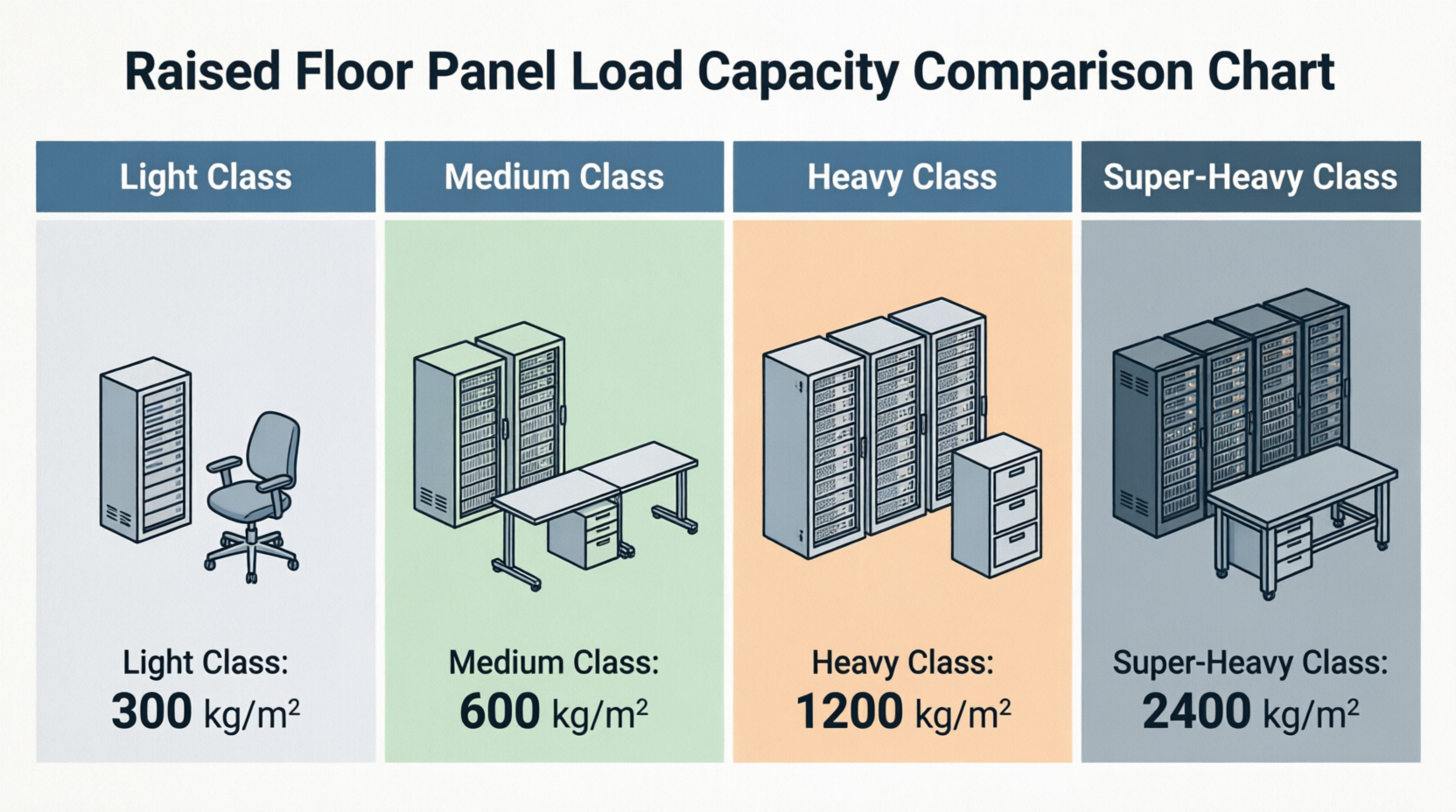

2.2 Классы нагрузки: европейская vs российская классификация
Производители используют разные стандарты. Разберемся:
По EN 12825 (Европа):
По ГОСТ Р 52287-2004 (Россия):
Минимальная допустимая нагрузка на фальшпол по ГОСТ — 1000 кг/м². Российский стандарт более консервативен и требует больших запасов прочности.
Важно! Если в проекте указан EN, а вы закупаете по ГОСТ (или наоборот) — пересчитывайте нагрузки с коэффициентом 1,2–1,3!
Раздел 3: Расчет нагрузки на фальшпол — пошаговый алгоритм
Шаг 1: Инвентаризация оборудования
Составьте полную спецификацию:
Пример для серверной 20 м²:
- 4 серверные стойки 42U: 4 × 1000 кг = 4000 кг
- 2 ИБП по 80 кВА: 2 × 700 кг = 1400 кг
- 2 прецизионных кондиционера: 2 × 500 кг = 1000 кг
- Персонал (одновременно 3 человека): 3 × 100 кг = 300 кг
- Кабельные лотки: 20 м² × 30 кг/м² = 600 кг
Итого статическая нагрузка: 7300 кг
Шаг 2: Определение типа нагрузки
Разделим на типы:
Распределенная нагрузка:
- Кабельные лотки: 600 кг / 20 м² = 30 кг/м²
- Персонал: 300 кг / 20 м² = 15 кг/м²
- Собственный вес панелей: 40 кг/м²
Итого распределенная: 85 кг/м² (минимум!)
Точечная нагрузка:
- Серверная стойка: 1000 кг / 4 опоры = 250 кг на точку
- ИБП: 700 кг / 4 опоры = 175 кг на точку
- Кондиционер: 500 кг / 4 опоры = 125 кг на точку
Максимальная точечная нагрузка: 250 кг
Шаг 3: Применение коэффициентов запаса
Расчет нагрузки фальшпола всегда включает запас:
- Для статических нагрузок: K = 1,3
- Для динамических (движение людей, техники): K = 1,5
- Для критичных объектов (ЦОД Tier III–IV): K = 1,7–2,0
Наши расчетные значения:
- Распределенная: 85 × 1,5 = 128 кг/м²
- Точечная: 250 × 1,3 = 325 кг
Шаг 4: Выбор класса панелей
Смотрим таблицы:
Для наших значений (128 кг/м² распределенная, 325 кг точечная) формально подходит класс Medium (1000–1500 кг/м²).
НО! Для серверных есть особое требование: максимальная нагрузка на фальшпол должна учитывать будущее расширение. Закладываем резерв 50%:
- Требуемая распределенная: 128 × 1,5 = 192 кг/м²
- Требуемая точечная: 325 × 1,5 = 488 кг
Итоговый выбор: Класс Heavy (1500–2500 кг/м², точечная до 680 кг)
Шаг 5: Расчет нагрузки на стойки фальшпола
Формула:
Pстойки = (Qобщ × Sпом) / Nстоек
где:
- Qобщ — общая нагрузка с запасом
- Sпом — площадь помещения
- Nстоек — количество стоек
Для нашей серверной (20 м², сетка 600×600):
- Количество стоек: ≈ 60 шт.
- Общая нагрузка: 7300 × 1,5 = 10 950 кг
- Нагрузка на стойку: 10 950 / 60 = 183 кг
Проверка: Стандартная стойка выдерживает 400–600 кг → запас прочности 2,2–3,3 раза ✓
Раздел 4: Статическая и динамическая нагрузка — в чем разница
4.1 Статическая нагрузка: постоянный пресс
Статическая нагрузка фальшпол испытывает 24/7. Это вес оборудования, который не перемещается. Ключевая характеристика — время воздействия.
Особенности:
- Постоянное направление силы (вниз)
- Отсутствие вибраций
- Возможность ползучести материала (медленная деформация со временем)
Как тестируют: На панель помещают груз расчетной массы и оставляют на 24–72 часа. Измеряют начальный прогиб и остаточную деформацию после снятия нагрузки.
Допустимые значения:
- Начальный прогиб: не более L/200 (где L — пролет между стойками)
- Остаточная деформация: не более 0,5 мм
4.2 Динамическая нагрузка: невидимый разрушитель
Динамическая нагрузка фальшпол испытывает при перемещении людей, техники, вибрации от оборудования.
Источники динамических нагрузок:
Эффект усталости материала: Даже если динамическая нагрузка в 5–10 раз меньше статической прочности, циклическое воздействие (миллионы циклов за год!) вызывает микротрещины и разрушение.
Как тестируют:Испытание фальшпола нагрузкой динамического типа проводят двумя способами:
- Падающий груз: Стальной индентор (50–100 кг) сбрасывают с высоты 100–300 мм 10 000–100 000 раз
- Вибростенд: Панель закрепляют и воздействуют вибрацией заданной частоты и амплитуды
Критерии успешных испытаний:
- Отсутствие видимых трещин
- Остаточный прогиб не более 2 мм
- Сохранение несущей способности не менее 90% от начальной
Раздел 5: Типичные ошибки при расчете и их цена
Ошибка №1: Игнорирование точечных нагрузок
Сценарий: Закупили фальшпол класса Light (1000 кг/м²) для серверной. Распределенная нагрузка всего 150 кг/м² — все в норме! Но через 6 месяцев панели под стойками прогнулись.
Причина: Не учли, что каждая стойка давит на 4 точки с силой 250 кг. Для класса Light предел точечной нагрузки — 300 кг, а с запасом — 200 кг.
Цена ошибки: Замена 30% панелей + простой серверной 3 дня = 450 000 руб.
Ошибка №2: Отсутствие запаса на расширение
Сценарий: Рассчитали нагрузку на панель фальшпола точно под текущее оборудование. Через год добавили еще 2 стойки — панели затрещали.
Решение: Всегда закладывайте коэффициент 1,5–2,0 на будущее расширение!
Ошибка №3: Экономия на стрингерах
Сценарий: Решили сэкономить 20% бюджета и не ставить ригели при шаге стоек 600 мм. Результат — несущая способность фальшпола упала на 35%, появились прогибы.
Правило: При шаге более 600 мм стрингеры обязательны! При шаге 1200 мм — двойные стрингеры.
Ошибка №4: Неправильный учет динамических нагрузок
Сценарий: В складском помещении с погрузчиками установили стандартный фальшпол. Через 8 месяцев — массовое разрушение панелей от усталости металла.
Решение: Для помещений с техникой используйте только металлические панели с классом нагрузки фальшпола Super-Heavy и обязательным испытанием фальшпола нагрузкой перед вводом в эксплуатацию.
Ошибка №5: Игнорирование качества основания
Сценарий: Смонтировали фальшпол на бетонное основание с перепадом высот 8 мм на 2 м. Через год — скрип, перекос панелей, локальные разрушения стоек.
Требование: Перед монтажом проверьте основание лазерным нивелиром. Перепад не более 2–3 мм на 2 м²!
Раздел 6: Реальные кейсы — когда расчеты спасают миллионы
Кейс 1: Дата-центр Tier III, 500 м²
Задача: Обеспечить нагрузку на фальшпол для размещения 120 серверных стоек плотностью 8 кВт/стойку.
Исходные данные:
- Вес полной стойки: 1200 кг
- Точек опоры: 4
- Нагрузка на точку: 300 кг
- Планируемое расширение: +40% за 5 лет
Решение:
- Выбран класс Heavy (3000 кг/м², точечная 680 кг)
- Установлены двойные гальванизированные стрингеры
- Шаг стоек уменьшен до 600×600 мм (вместо стандартных 1200×600)
- Проведено испытание фальшпола нагрузкой с контрольной загрузкой 150% от расчетной
Результат: Через 4 года добавили 50 стоек без замены пола. Экономия на модернизации — 3,2 млн руб.
Кейс 2: Офисное здание класса А, 2000 м²
Задача: Оптимизировать бюджет без потери надежности.
Проблема: Проектировщик заложил универсальный класс Heavy на все помещения. Избыточный запас прочности = переплата 40%.
Решение:
- Зонирование по нагрузкам:
- Open space: класс Medium (1200 кг/м²)
- Серверная: класс Heavy (2500 кг/м²)
- Архив: класс Heavy (2000 кг/м²)
- Переговорные: класс Light (800 кг/м²)
Экономия: 1,8 млн руб. при сохранении надежности.
Раздел 7: Чек-лист приемки фальшпола по нагрузке
Перед подписанием акта приемки проверьте:
Документация:
- Протокол испытания фальшпола нагрузкой от аккредитованной лаборатории
- Сертификат соответствия EN 12825 или ГОСТ Р 52287-2004
- Паспорта на панели с указанием класса нагрузки фальшпола
- Расчетная схема с распределением нагрузок
Визуальный контроль:
- Отсутствие видимых деформаций панелей
- Ровная плоскость (проверка лазерным нивелиром: отклонение ≤ 2 мм на 2 м)
- Все стойки вертикальны, нет наклона
- Стрингеры установлены согласно проекту
Нагрузочное тестирование:
- Контрольная загрузка 110% от расчетной на 24 часа
- Измерение прогиба под нагрузкой (не более L/200)
- Проверка после снятия нагрузки (остаточная деформация ≤ 0,5 мм)
- Акустический тест: отсутствие скрипа при ходьбе
Скрытые работы:
- Фотофиксация узлов крепления стоек к основанию
- Проверка качества анкеровки (выдергивающее усилие)
- Наличие демпфирующих прокладок между панелью и стойкой
Раздел 8: Таблицы для быстрого выбора
Таблица 1: Рекомендуемые классы по типам помещений
Таблица 2: Влияние шага стоек на несущую способность
Таблица 3: Коэффициенты запаса для разных объектов
Заключение: нагрузка — это не цифра, а стратегия
Нагрузка на фальшпол — это не просто параметр из каталога, а комплексное решение, которое влияет на:
- Безопасность людей и оборудования
- Срок службы конструкции (10–30 лет!)
- Возможность модернизации без замены пола
- Общий бюджет проекта (ошибка в расчете = переплата 30–50%)
Три правила грамотного расчета:
- Всегда считайте и распределенную, и точечную нагрузку отдельно
- Закладывайте запас 50–100% на будущее расширение
- Требуйте протокол испытаний — без бумаги это просто слова
Помните: экономия на прочности фальшпола сегодня обернется миллионными убытками завтра. Инвестируйте в правильный расчет — это окупится многократно.
