Заземление фальшпола в серверной: полное руководство по монтажу, расчёту и подключению
Введение
Современные дата-центры и серверные помещения требуют особого подхода к организации инфраструктуры. Фальшпол для серверной — не просто элемент интерьера, а критически важная система, обеспечивающая безопасность оборудования и персонала. Правильное устройство фальшпола с грамотно организованной системой заземления защищает от статического электричества, электромагнитных помех и потенциально опасных ситуаций.
В этой статье мы подробно разберём технологию заземления фальшпола на основе технической документации ivi-floor, приведём расчётные формулы, схемы монтажа и практические рекомендации.
Почему заземление фальшпола обязательно?
При монтаже фальшпола возникает важная техническая проблема: нижняя поверхность панелей фальшпола покрывается металлической фольгой или стальным оцинкованным листом для создания единой эквипотенциальной поверхности.
Ключевая проблема: накладки на стойки выполнены из неэлектропроводящего (диэлектрического) материала. В результате все панели смонтированного фальшпола не находятся в электрическом контакте между собой и силовыми элементами конструкции.
Вывод: система фальшпол для серверной, смонтированная на специально обработанной черновой поверхности бетонной стяжки, без специального заземления не имеет заземления вообще.
Технические требования к сопротивлению
Согласно нормативным требованиям, сопротивление фальшпола не должно превышать:
10⁶ Ом (1 МОм)
Это значение обеспечивает эффективный отвод статического электричества и защищает чувствительное электронное оборудование от электростатических разрядов (ESD).
Способы создания заземляющего контура
Для достижения требуемого сопротивления существует три проверенных метода:
1. Использование стрингеров фальшпола
Стрингеры соединяют панели между собой, создавая непрерывный каркас фальшпола с электропроводящими свойствами.
2. Электропроводящие накладки на стойки
Замена стандартных диэлектрических накладок на токопроводящие обеспечивает электрический контакт между всеми элементами конструкции.
3. Обмотка диэлектрических накладок
Альтернативный вариант — обернуть диэлектрические накладки тонкой токопроводящей проволокой или медной лентой.
Расчёт количества клипс заземления
Клипса заземления — специальный элемент, обеспечивающий соединение фальшпола с заземляющей шиной.
Формула расчёта из технической документации:
Количество клипс = Общее число панелей ÷ 20
Схема размещения клипс:
Помещение визуально делится на прямоугольные зоны 4×5 панелей. В центр каждой зоны монтируется клипса заземления.

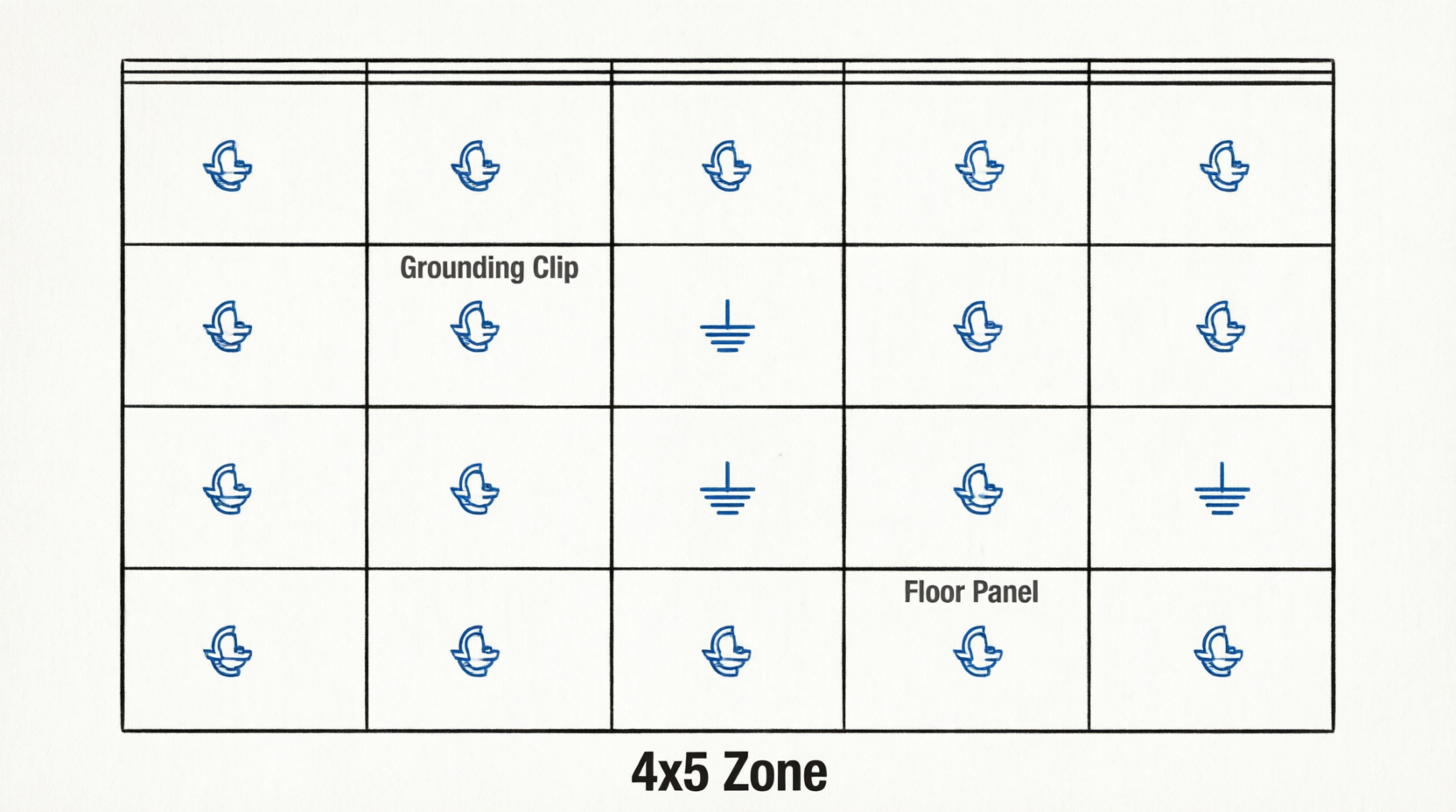

️ РИСУНОК 1: Схема размещения клипс заземления
Рис. 1. Схема размещения клипс заземления в зонах 4×5 панелей (вид сверху)
Подключение к системе заземления здания
Кабель заземления 10 мм² соединяет клипсы с главной шиной защитного заземления серверной или шиной заземления здания.
Требования к подключению:

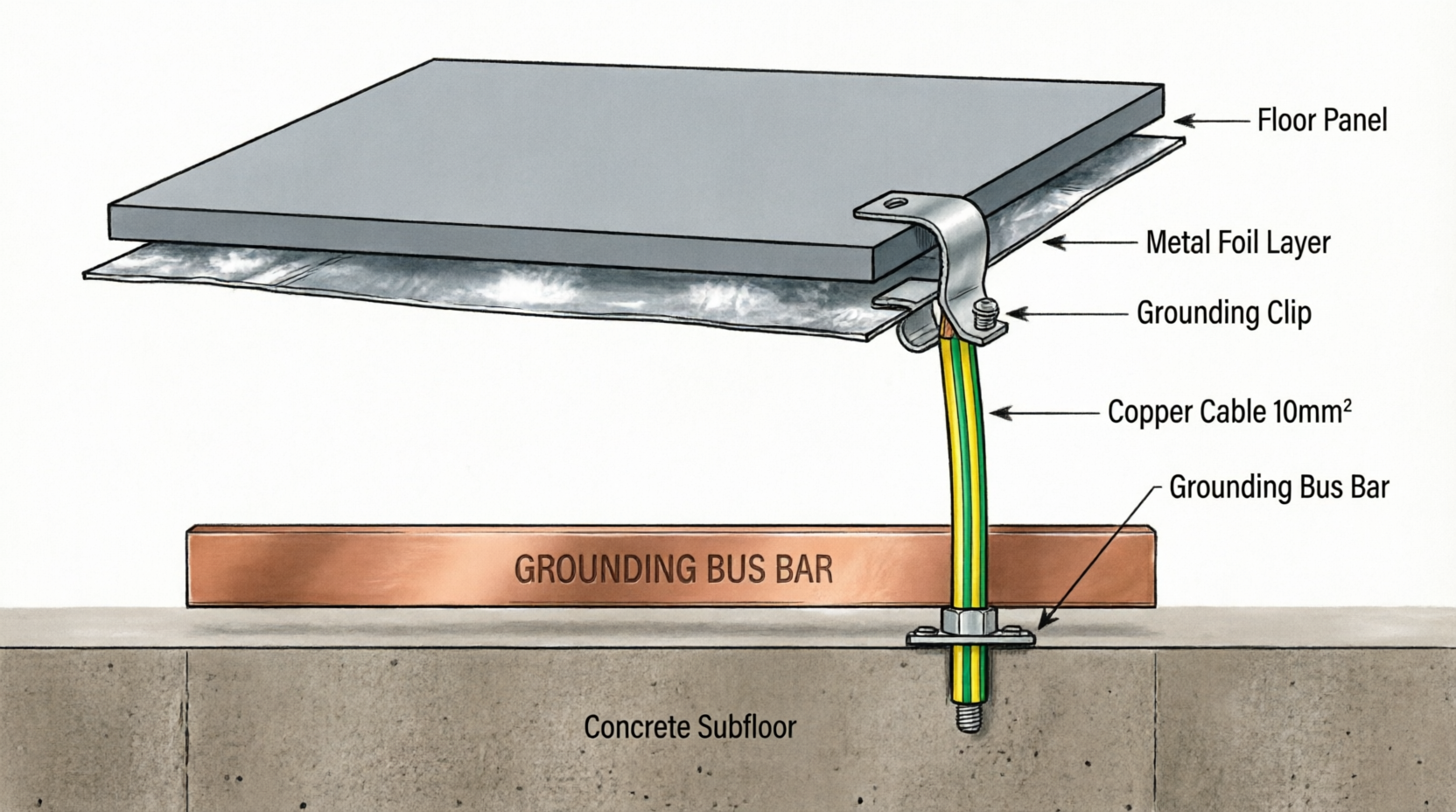

Поперечное сечение подключения
Поперечное сечение подключения фальшпола к заземляющей шине через кабель 10 мм
Пошаговая инструкция монтажа
Этап 1: Подготовка поверхности
- Очистить бетонную стяжку от пыли и загрязнений
- Проверить ровность основания
- Разметить зоны 4×5 панелей для установки клипс
Этап 2: Установка каркаса
- Смонтировать стойки по уровню
- Установить стрингеры для создания каркаса фальшпола
- Проверить горизонтальность конструкции
Этап 3: Монтаж панелей
- Уложить панели фальшпола с металлической фольгой или оцинкованным листом вниз
- Обеспечить плотное прилегание элементов
- Избегать зазоров между панелями
Этап 4: Установка клипс заземления
- В центре каждой зоны 4×5 установить клипсу заземления
- Общее число = количество панелей ÷ 20
- Проверить надёжность крепления
Этап 5: Подключение к шине
- Проложить кабель заземления 10 мм²
- Опрессовать специальным наконечником
- Подключить к заземляющей шине или главной шине защитного заземления серверной
- Замерить сопротивление фальшпола (должно быть ≤ 10⁶ Ом)
Типичные ошибки при монтаже
Контроль качества после монтажа
После завершения работ обязательно проведите проверку:
- Замер сопротивления между любой панелью и шиной заземления (≤ 10⁶ Ом)
- Визуальный осмотр всех соединений клипс
- Проверка целостности металлической фольги на панелях
- Тест на непрерывность заземляющего контура
- Проверка опрессовки кабельных наконечников
Заключение
Правильно организованное заземление фальшпола — залог безопасной эксплуатации серверного оборудования. Соблюдение нормативов по сопротивлению, точный расчёт количества клипс заземления и качественное подключение к системе заземления здания гарантируют защиту от статического электричества и электромагнитных помех.
Инвестиции в качественный монтаж фальшпола с правильной системой заземления окупаются надёжной работой вашего дата-центра и безопасностью персонала.
